औद्योगिक द्रव नियंत्रण प्रणालियों में चेक वाल्वों को प्रमुख स्वचालित घटक क्यों माना जाता है?

औद्योगिक द्रव नियंत्रण प्रणालियों में,जांच कपाटमहत्वपूर्ण स्वचालित घटक हैं जिन्हें माध्यम के आकस्मिक बैकफ़्लो को रोकने, पंप और मोटर जैसे उपकरणों की सुरक्षा करने और औद्योगिक प्रक्रियाओं की स्थिरता सुनिश्चित करने के लिए डिज़ाइन किया गया है। उन्नत उत्पादन क्षमताओं और वैश्विक निर्यात अनुभव के साथ एक पेशेवर निर्माता के रूप में,टियांजिन माइलस्टोन वाल्व कंपनीविभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए उच्च-प्रदर्शन वाले चेक वाल्व और अन्य औद्योगिक वाल्व प्रदान करने पर ध्यान केंद्रित किया गया है। तो, क्या आप चेक वाल्व समझते हैं?

चेक वाल्व क्या है?

A वाल्व जांचेंएक स्वचालित वाल्व है जिसका समापन भाग (गोलाकार वाल्व डिस्क) अपने वजन और द्रव दबाव के तहत संचालित होता है। इसका प्राथमिक कार्य माध्यम के बैकफ़्लो को रोकना है, जिससे यह विभिन्न उद्योगों में द्रव परिवहन प्रणालियों में एक अनिवार्य घटक बन जाता है। मैनुअल या अर्ध-स्वचालित वाल्वों के विपरीत, चेक वाल्वों को बाहरी शक्ति स्रोत की आवश्यकता नहीं होती है - उनका संचालन पूरी तरह से माध्यम के गतिशील दबाव से संचालित होता है, जो वास्तविक समय और बैकफ़्लो की विश्वसनीय रोकथाम सुनिश्चित करता है।

चेक वाल्व के मुख्य कार्य

माध्यम के बैकफ़्लो को रोकना: यह सबसे बुनियादी कार्य है। पाइपिंग सिस्टम में, चेक वाल्व सिस्टम का दबाव कम होने पर मीडिया के बैकफ़्लो को रोकते हैं, जिससे उत्पादन में रुकावटों से बचा जा सकता है।

पंपों और ड्राइव मोटरों की सुरक्षा: बैकफ्लो के कारण पंप रिवर्स हो सकते हैं, संभावित रूप से आंतरिक घटकों को नुकसान पहुंच सकता है और ड्राइव मोटर पर अधिक भार पड़ सकता है, जिसके परिणामस्वरूप महंगा डाउनटाइम हो सकता है। चेक वाल्व बैकफ़्लो पर तुरंत बंद हो जाते हैं, जिससे यह जोखिम समाप्त हो जाता है।

कंटेनरों से मीडिया को सुरक्षित रूप से डिस्चार्ज करना: भंडारण टैंक या दबाव वाहिकाओं में, चेक वाल्व मीडिया के यूनिडायरेक्शनल प्रवाह को नियंत्रित करते हैं, सुरक्षित डिस्चार्ज सुनिश्चित करते हैं और साइफन बैकफ्लो या संदूषण को रोकते हैं।

सुरक्षित अलगाव: दोहरी सुरक्षा प्रणाली बनाने के लिए चेक वाल्व का उपयोग गेट वाल्व के साथ संयोजन में किया जाता है। उदाहरण के लिए, उच्च दबाव वाली पाइपलाइनों में, चेक वाल्व बैकफ़्लो को रोकते हैं, जबकि गेट वाल्व रखरखाव के लिए मैन्युअल अलगाव की अनुमति देते हैं, जिससे समग्र सिस्टम सुरक्षा में सुधार होता है।

चेक वाल्व के प्रकार: लिफ्ट और स्विंग वाल्व

वाल्व डिस्क की गति के आधार पर, चेक वाल्व को मुख्य रूप से लिफ्ट चेक वाल्व और स्विंग चेक वाल्व में विभाजित किया जाता है। प्रत्येक प्रकार की अपनी विशिष्ट संरचनात्मक विशेषताएं और अनुप्रयोग परिदृश्य होते हैं, जो विभिन्न औद्योगिक आवश्यकताओं के लिए उपयुक्त होते हैं।

लिफ्ट चेक वाल्व

लिफ्ट चेक वाल्व की संरचना गेट वाल्व के समान होती है, लेकिन इसमें वाल्व स्टेम का अभाव होता है जो वाल्व डिस्क को चलाता है। प्रवाह को नियंत्रित करने के लिए वाल्व डिस्क वाल्व सीट के साथ लंबवत (ऊपर और नीचे) चलती है।

काम के सिद्धांत

खोलने की प्रक्रिया: जब माध्यम इनलेट सिरे (निचली तरफ) से आउटलेट सिरे (ऊपरी तरफ) की ओर प्रवाहित होता है, तो इनलेट दबाव वाल्व डिस्क को ऊपर की ओर धकेलता है, जिससे वाल्व डिस्क के अपने वजन और प्रवाह घर्षण के संयुक्त प्रतिरोध पर काबू पा लिया जाता है। यह वाल्व सीट से वाल्व डिस्क को ऊपर उठाता है, जिससे माध्यम आसानी से गुजर सकता है।

समापन प्रक्रिया: यदि माध्यम पीछे की ओर बहने का प्रयास करता है, तो उल्टा दबाव वाल्व डिस्क को नीचे की ओर धकेलता है। फिर, अपने वजन और विपरीत दबाव के तहत, वाल्व डिस्क वाल्व सीट के खिलाफ मजबूती से दबती है, पाइपलाइन को सील कर देती है और बैकफ्लो को रोकती है।

प्रमुख लाभ

तेज़ समापन प्रतिक्रिया, बार-बार दबाव परिवर्तन वाले सिस्टम के लिए आदर्श।

बंद होने पर उच्च सीलिंग सटीकता, कम रिसाव आवश्यकताओं वाले मीडिया के लिए उपयुक्त।

विशिष्ट अनुप्रयोग

जल आपूर्ति एवं जल निकासी व्यवस्था.

बिजली संयंत्रों में बॉयलर फ़ीड जल पाइपिंग और भाप प्रणाली।

हल्के औद्योगिक क्षेत्र जिन्हें माध्यम की अत्यधिक उच्च शुद्धता की आवश्यकता होती है।

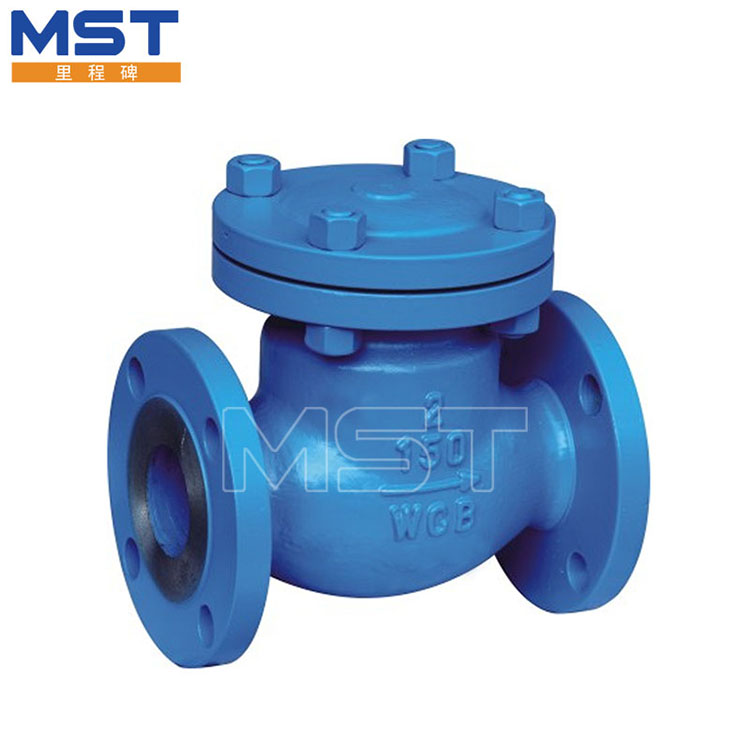

स्विंग टाइप चेक वाल्व

स्विंग टाइप चेक वाल्व में एक डिस्क होती है जो झुकी हुई होती है और एक घूमने वाली धुरी पर लगी होती है (आमतौर पर वाल्व सीट के पास स्थित होती है)। डिस्क लंबवत घूमने के बजाय खुलने या बंद होने के लिए इस अक्ष के चारों ओर घूमती है।

काम के सिद्धांत

खोलने की प्रक्रिया: जब माध्यम आगे की दिशा में बहता है, तो इसका दबाव डिस्क को वाल्व सीट से दूर धकेलता है, जिससे माध्यम के लिए एक मार्ग बनता है। डिस्क का स्विंग कोण माध्यम की प्रवाह दर से निर्धारित होता है - उच्च प्रवाह दर के परिणामस्वरूप बड़ा उद्घाटन कोण होता है, जिससे प्रवाह प्रतिरोध कम हो जाता है।

समापन प्रक्रिया: जब बैकफ़्लो होता है, तो रिवर्स माध्यम दबाव डिस्क को वाल्व सीट की ओर वापस स्विंग करने के लिए धकेलता है। फिर डिस्क रिवर्स दबाव के तहत सीट को सील कर देती है, जिससे बैकफ़्लो रुक जाता है। कार्य सिद्धांत लिफ्ट प्रकार चेक वाल्व के समान है, लेकिन स्विंग गति बंद होने के दौरान प्रभाव बल को कम कर देती है, जिससे वाल्व की सेवा जीवन बढ़ जाता है।

प्रमुख लाभ

कम प्रवाह प्रतिरोध, जो इसे बड़े-व्यास वाली पाइपलाइनों या उच्च-प्रवाह-दर प्रणालियों के लिए उपयुक्त बनाता है।

सरल संरचना, आसान रखरखाव, और मामूली अशुद्धियों (जैसे, अपशिष्ट जल, कच्चे तेल) के साथ मीडिया के लिए मजबूत अनुकूलनशीलता।

विशिष्ट अनुप्रयोग

तेल और गैस पाइपलाइन.

थर्मल आपूर्ति प्रणाली।

धातुकर्म उद्योग.
